Snadnější už to být opravdu nemůže. Naše rolety jsou už složené, díky tomu zvládnou roletu ti zkušenější nainstalovat na okno za méně než minutu, někomu to může trvat o pár minut déle. Každý snadno dojde k cíli s našimi manuály. Pokud Vám více vyhovuje textový a obrázkový manuál než video, máme pro Vás připravené návody pro instalaci rolety krok po kroku.

Montáž s vrtáním na okno

Níže jsme pro Vás připravili jednoduchý videonávod pro instalaci rolety s vrtáním do okenního rámu, ilustrovaný i focený manuál ke stažení, a také rozsáhlý focený manuál k montáži rolety krok za krokem.

Videonávod

Otevřená kazeta - Montáž s vrtáním na okno
POLO kazeta - Montáž s vrtáním na okno
MAXI kazeta - Montáž s vrtáním na okno

Manuály ke stažení

Návod krok za krokem

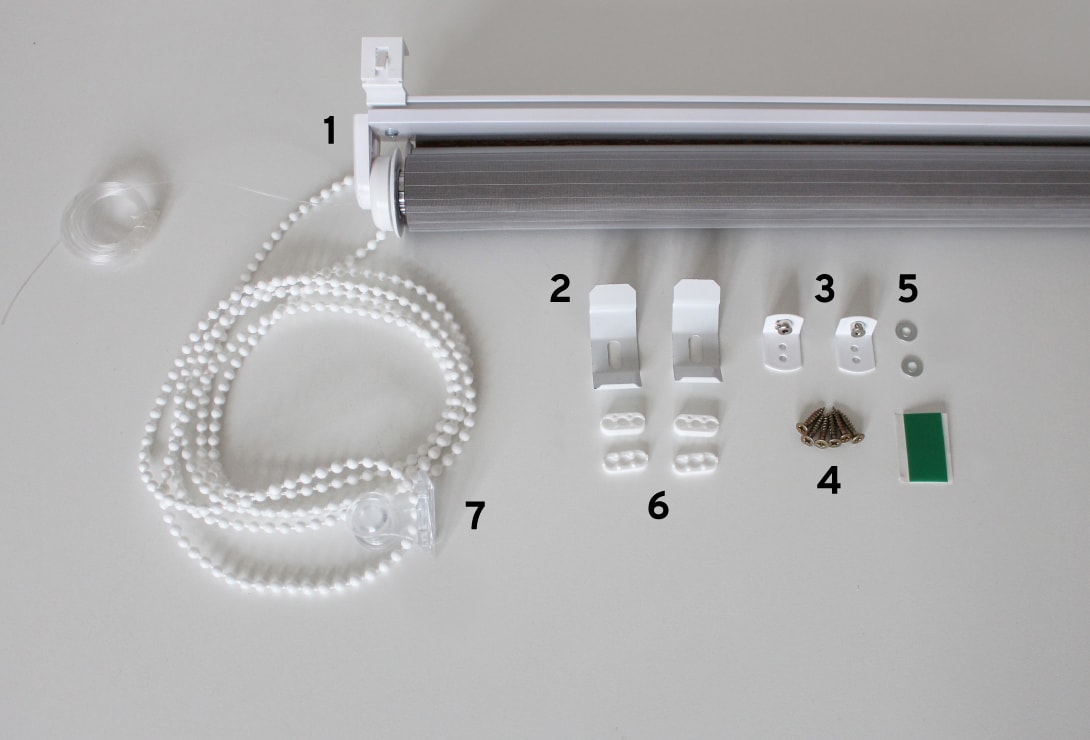

Obsah balení

  • už připravená roleta s vodicím systémem, řetízkem a silonem (

    číslo 1

    )
  • kovová koncovka k přivrtání na horní rám, na kterou se nasadí roleta (

    číslo 2

    )
  • kovová koncovka k přivrtání na spodní rám, kterou se provlékne vodicí silon (

    číslo 3

    )
  • šroubky (

    číslo 4

    )
  • plíšky sloužící jako podložka k umístění mezi rám okna a navrtávaný dílek (

    číslo 5

    )
  • plastová brzda na řetízek ke spojení, brzdy umisťujte dle vlastní potřeby (

    číslo 6

    )
  • průhledná kladka pro řetízek, jedná se o bezpečnostní zařízení (

    číslo 7

    )

Vybalíme roletu z krabice a double bublinkové folie, dílky vysypeme ze sáčku na stůl a rozložíme dle návodu.

Vsaďte na jemnost

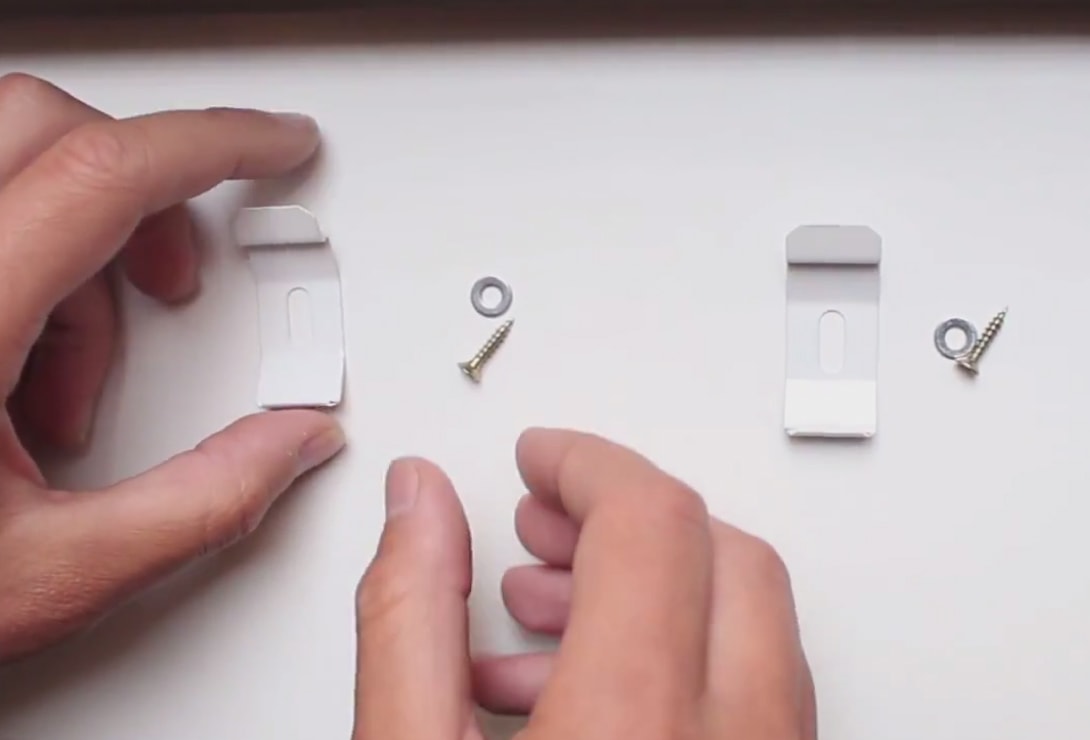

Připravíme si kovovou koncovku k přivrtání na horní rám okna ( číslo 2 ), na kterou se nasadí roleta ( číslo 1 ), 2 šroubky ( číslo 4 ) a 2 plíšky ( číslo 5 ). Na oba šroubky nasadíme plíšky.

Vsaďte na jemnost

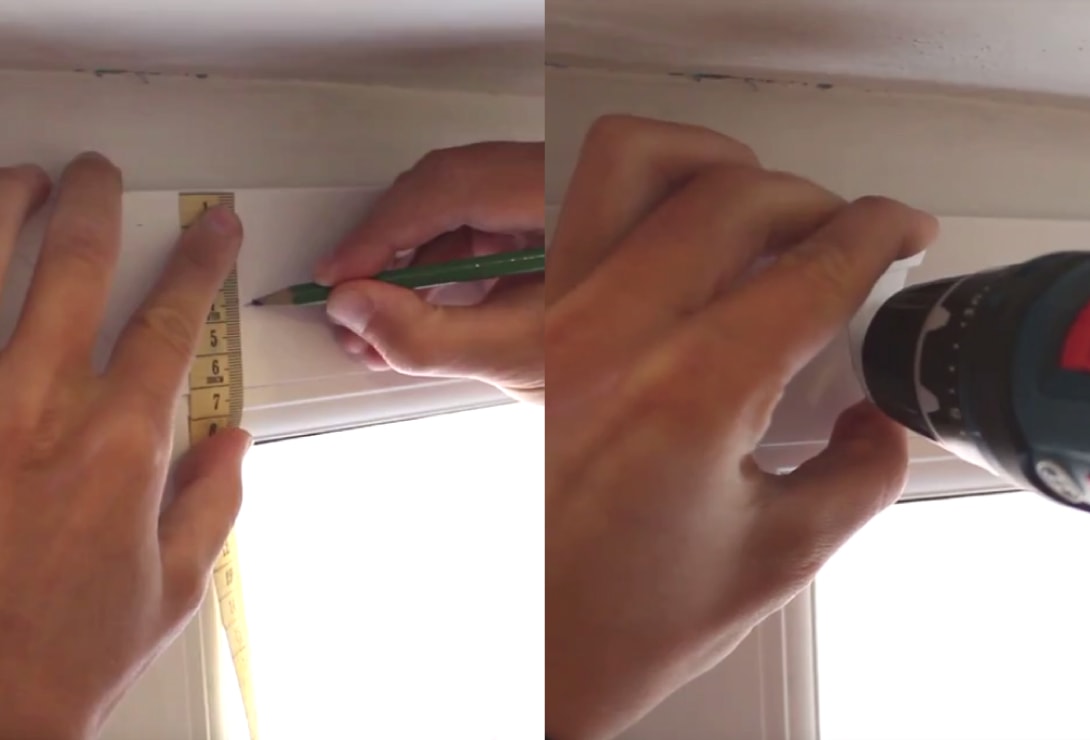

Na horním rámu okna si na obou stranách odměříme, kam budeme roletu navrtávat. Horní lišty nesmí být namontovány méně než 1,5 m od podlahy a navíjecí systém musí být namontován co nejblíže k horní liště, jak je to jen možné. Ve všech případech ne méně než 1,5 m od podlahy. K označeným místům přivrtáme s pomocí šroubků a plíšků kovové koncovky k přivrtání na horní rám ( číslo 2 ).

Vsaďte na jemnost

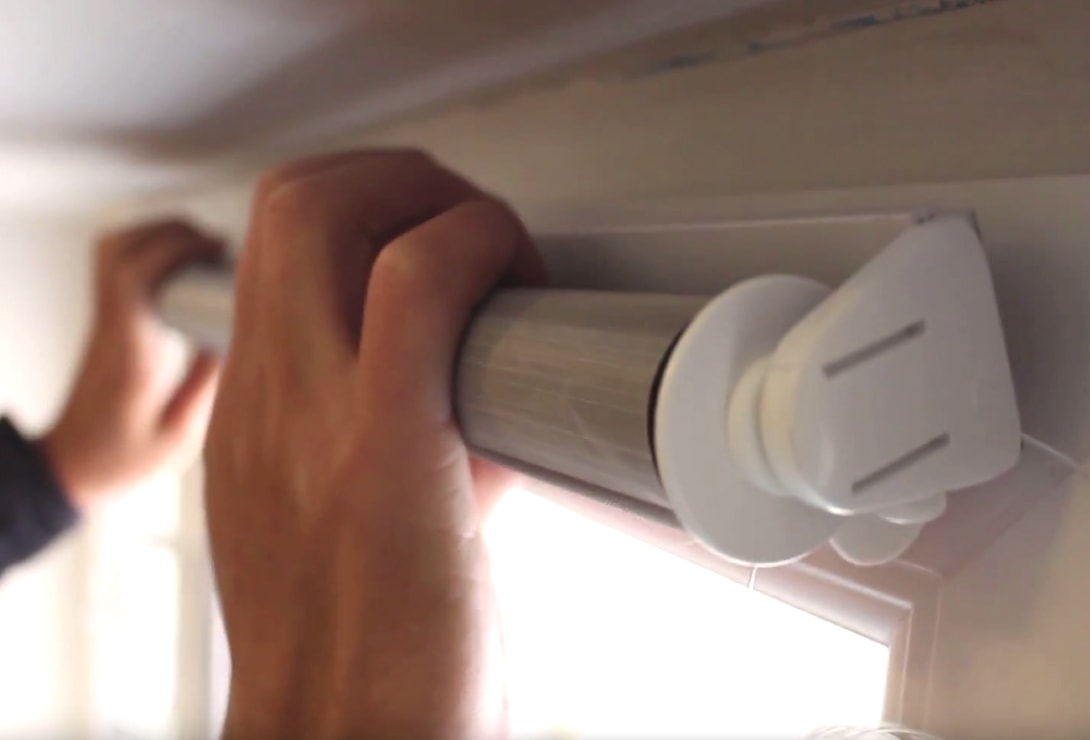

Na navrtané kovové koncovky ( číslo 2 ) nasadíme roletu ( číslo 1 ).

Vsaďte na jemnost

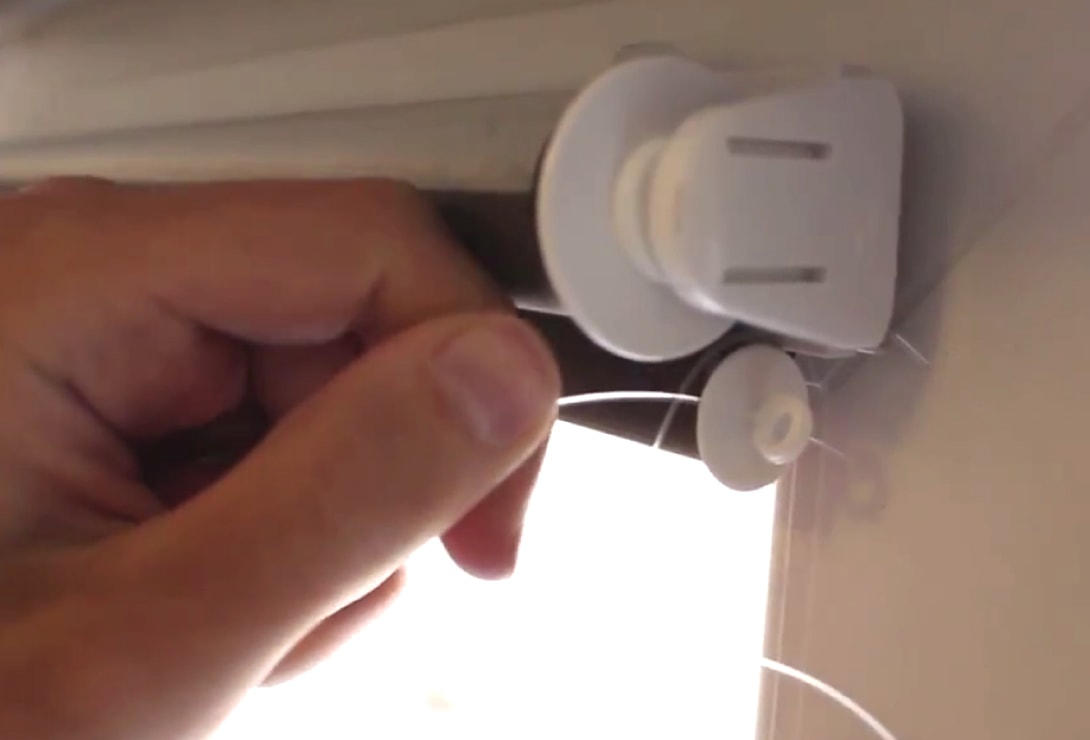

Vodicí silon rozbalíme a provlékneme očkem na zátěžové trubce na straně u řetízku. Uděláme to tak, aby silon vycházel z očka ven. Na druhé straně uděláme totéž – opět silon provlečeme očkem na zátěžové trubce tak, aby silon vycházel ven.

Vsaďte na jemnost

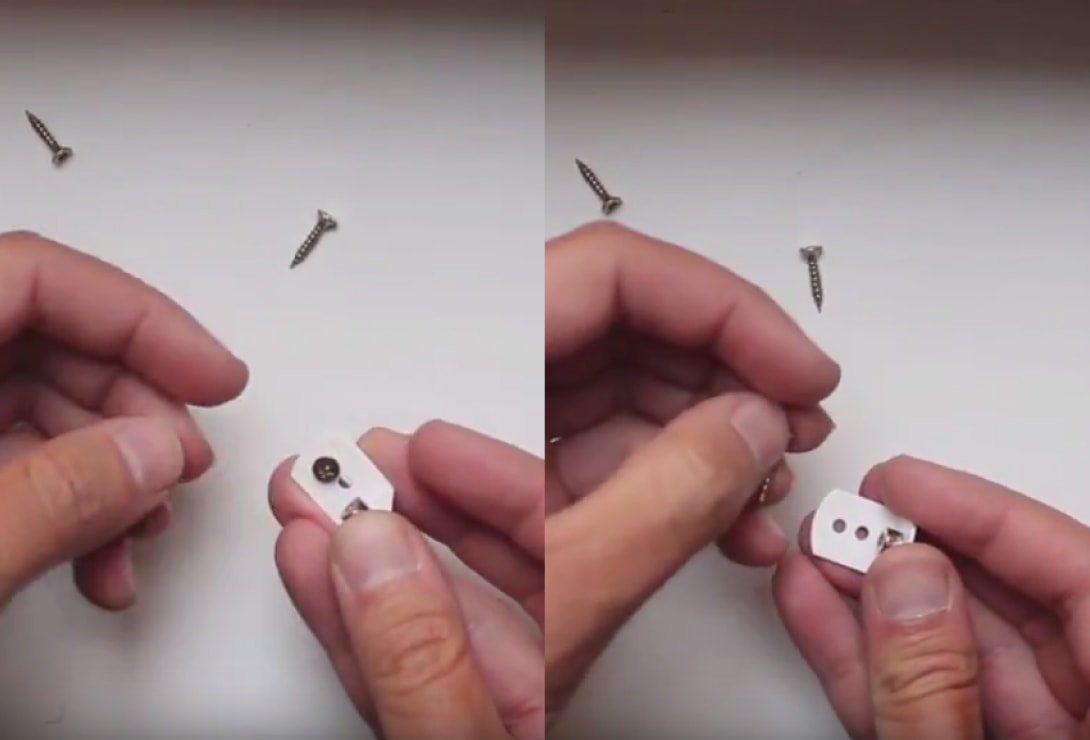

Připravíme si zbylé šroubky a kovovou koncovku k přivrtání na spodní rám ( číslo 3 ), kterou se provlékne vodicí silon. Do vrchního otvoru kovové koncovky k přivrtání na spodní rám ( číslo 3 ) nasuneme šroubky.

Vsaďte na jemnost

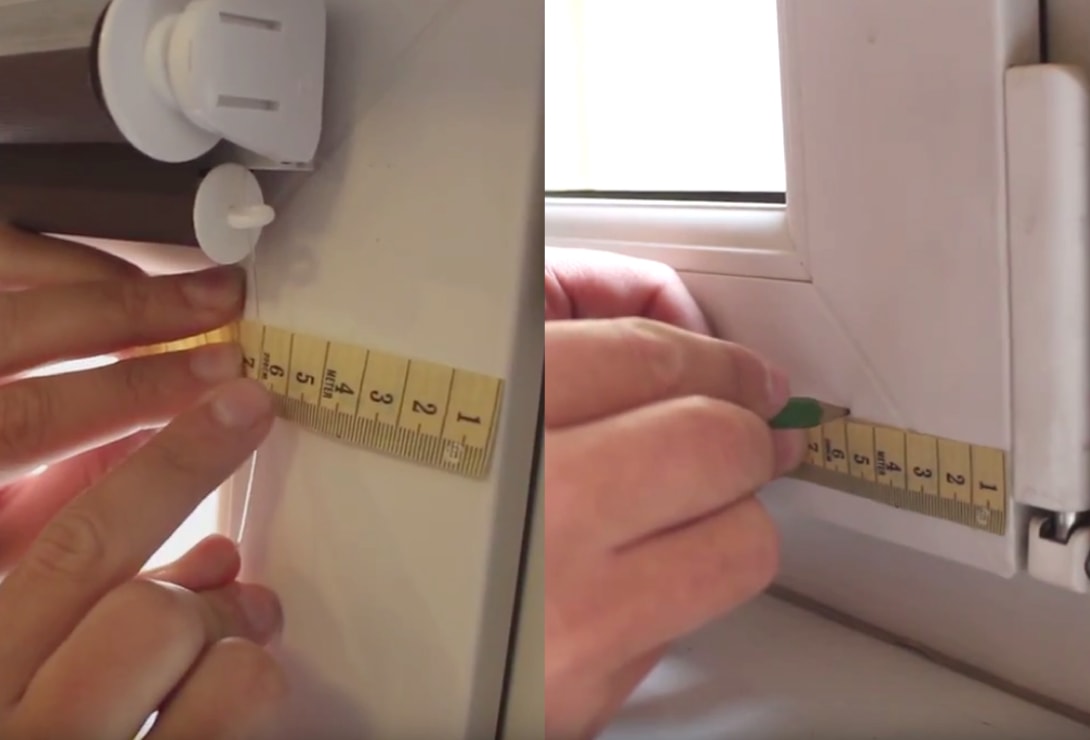

Na bočním rámu okna si odměříme místo, kterým prochází vodicí silon. Tuto vzdálenost odměříme i na spodním rámu na obou stranách. V těchto místech budeme vrtat.

Vsaďte na jemnost

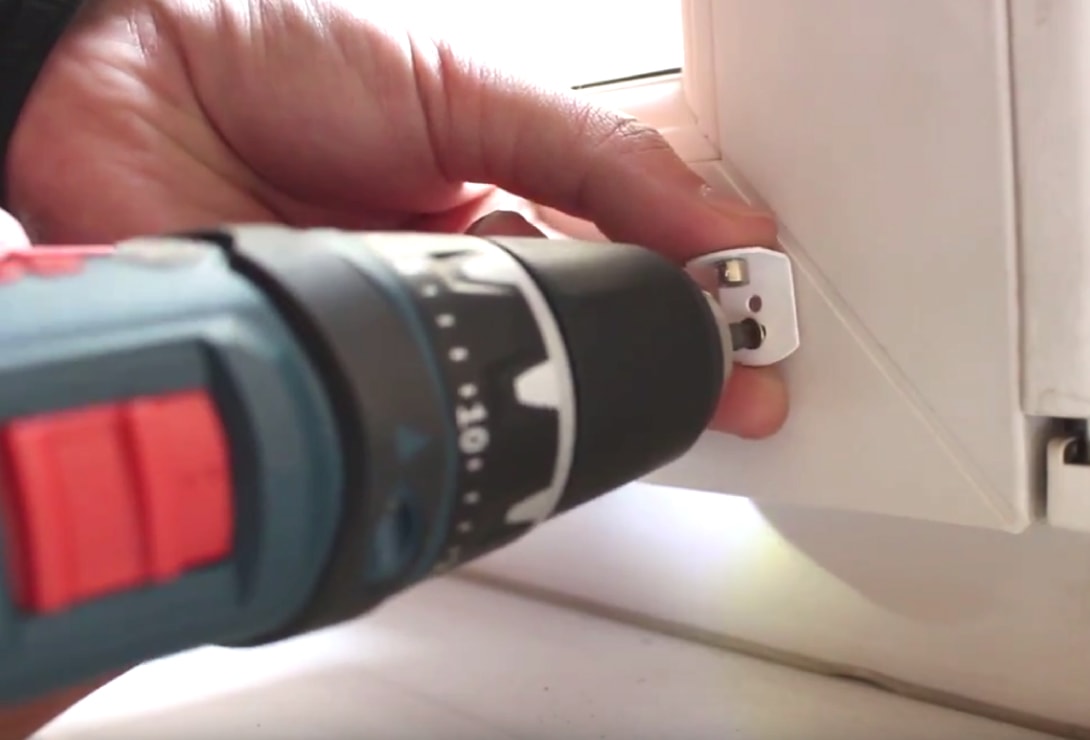

V místech, které jsme si odměřili, přivrtáme kovové koncovky k přivrtání na spodní rám ( číslo 3 ).

Vsaďte na jemnost

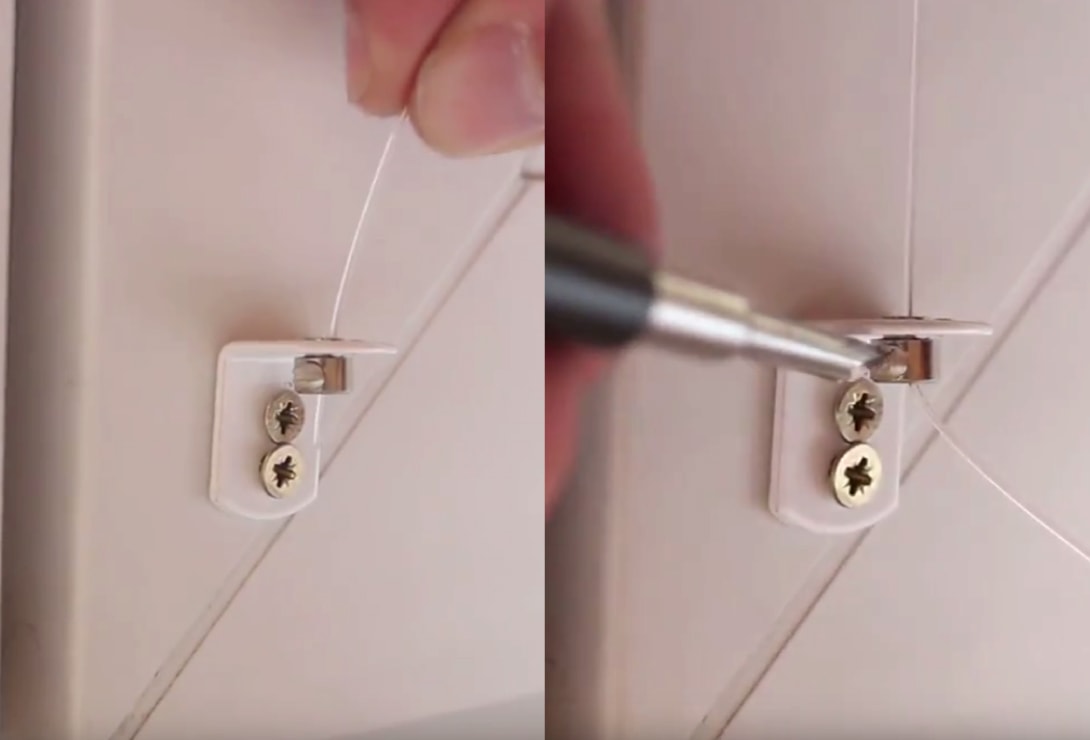

Otvorem v kovových koncovkách ( číslo 3 ) provlékneme vodicí silon. S pomocí malého plochého šroubováku utáhneme šroubek v otvoru tak, aby došlo k napnutí silonu.

Vsaďte na jemnost

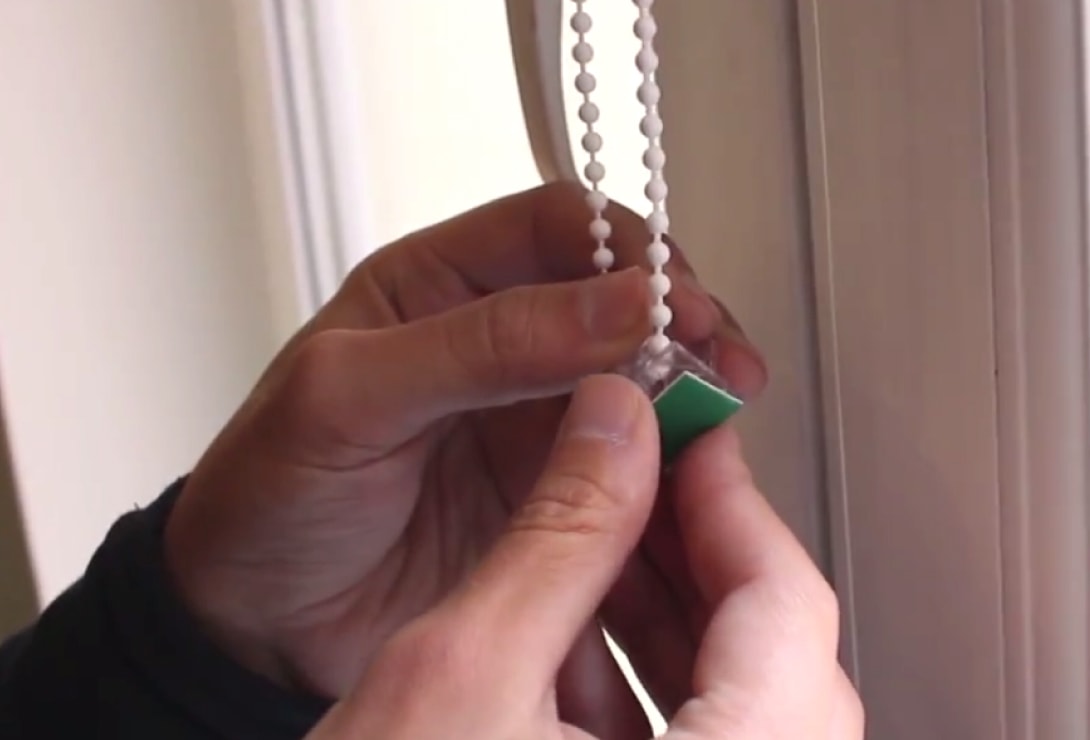

Na napínací průhlednou kladku pro řetízek ( číslo 7 ) přilepíme zelenou pásku nebo navrtáme. Pokud máme napínací těžítko, kladku nepoužíváme a zavěsíme těžítko na řetízek.

Vsaďte na jemnost

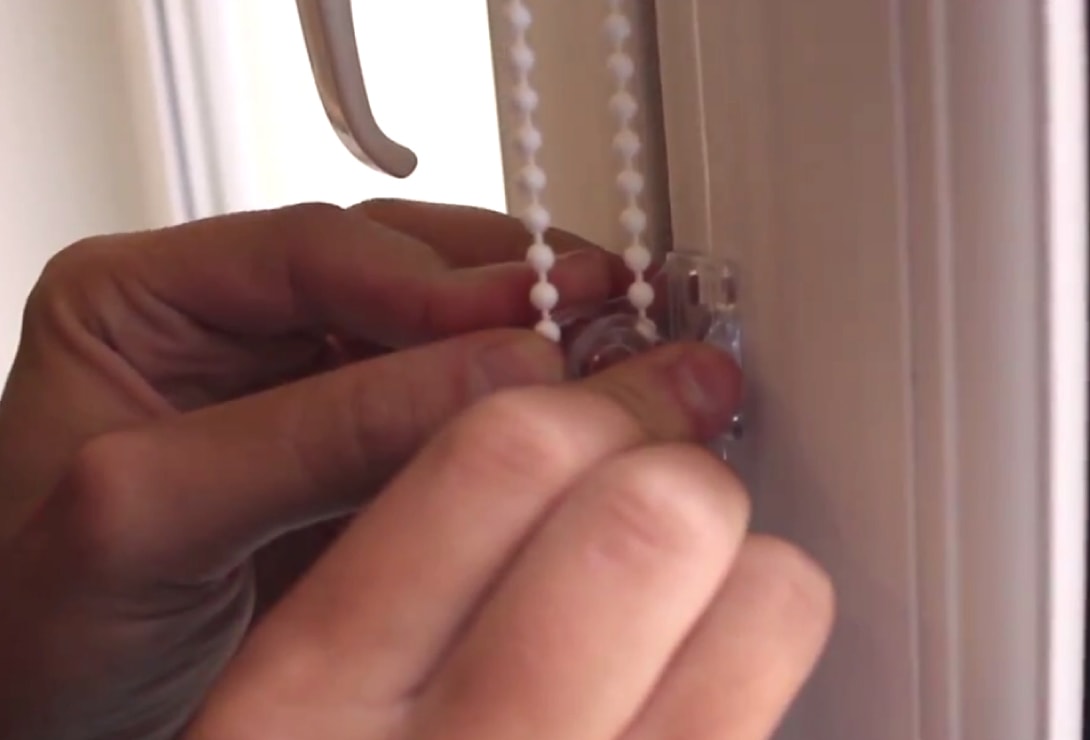

Průhlednou kladku pro řetízek ( číslo 7 ) přilepíme nebo přivrtáme k rámu okna v požadovaném místě tak, aby byl řetízek napnutý a ovládání jednodušší. Dbejte na to, aby bylo toto bezpečnostní zařízení namontováno. V opačném případě by mohlo dětem hrozit uškrcení. Toto bezpečnostní zařízení musí být namontováno v maximální možné vzdálenosti od ovládacího mechanismu. Vždy používejte toto zařízení tak, aby šňůry nebo řetízky byly mimo dosah dětí.

Vsaďte na jemnost

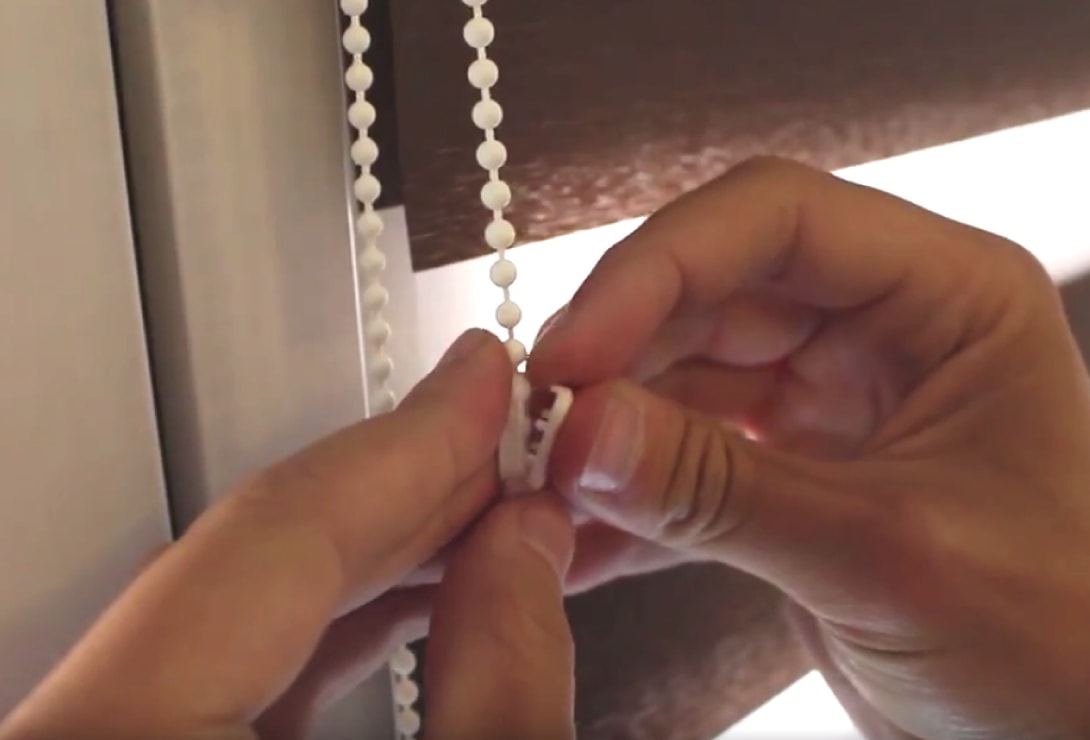

Vyzkoušíme funkčnost řetízku a délku rolety jejím spuštěním a vytažením. Roleta při spuštění nesmí narážet do kliky okna. Pokud chceme můžeme využít i brzdičky ( číslo 6 ), ale není to nutné. Brzdička se zastaví o horní mechanismus rolety a zabrzdí tak roletu v místě, kde potřebujeme. Pokud dále potřebujete, ať roleta sjíždí níže, brzdu sundáme, vysuneme roletu do potřebné dálky a zpět nasadíme brzdu na vrchní část řetízku. A je hotovo!
